FTD0
向下浮動去毛刺刀柄

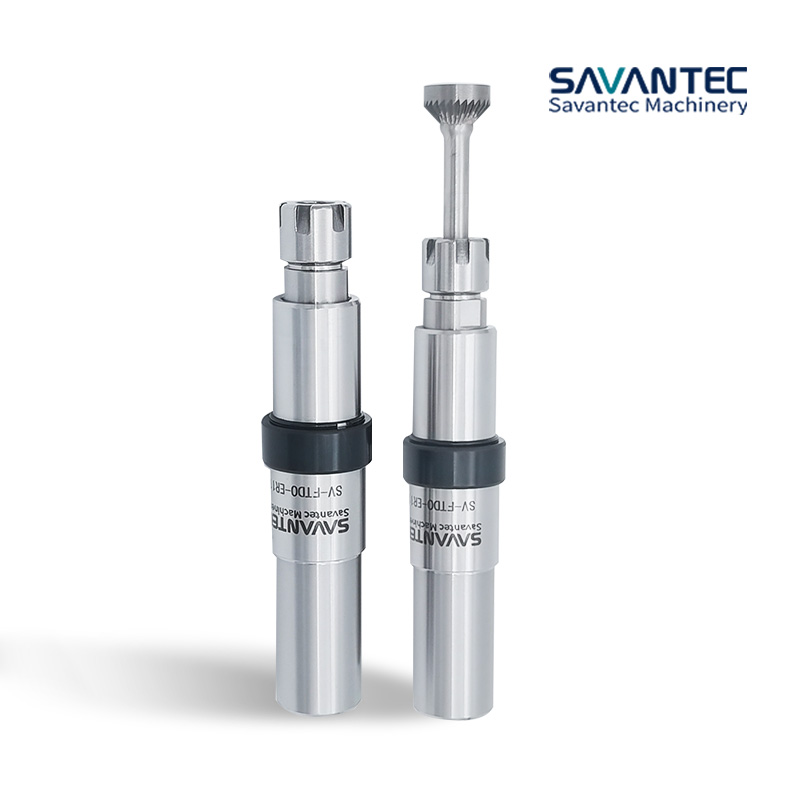

Down deburring holder

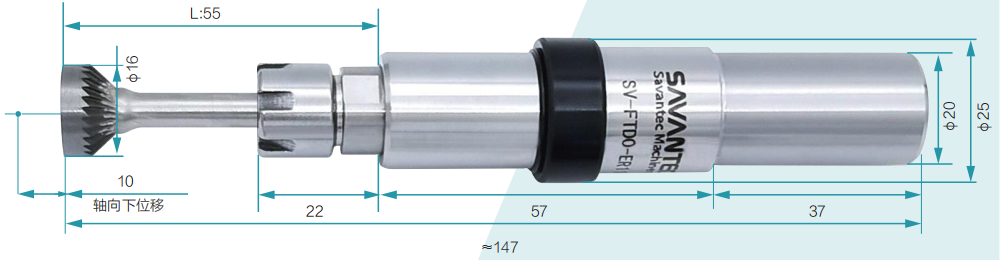

| 反向旋轉挫 L：55 型號：SK-6M-SCFXR-DZ |

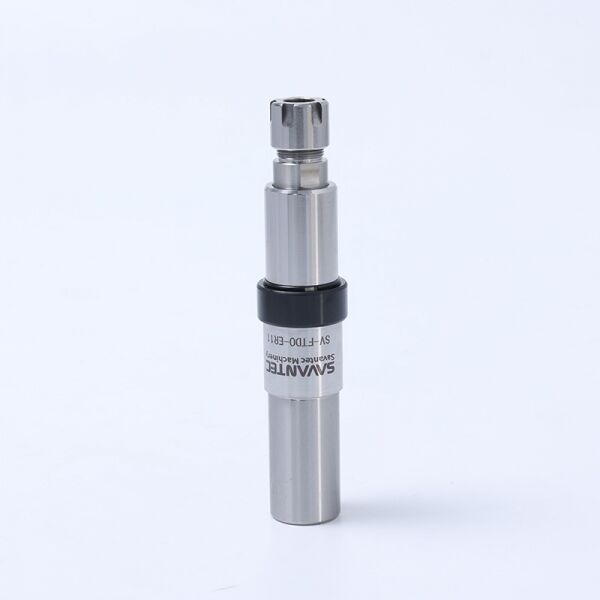

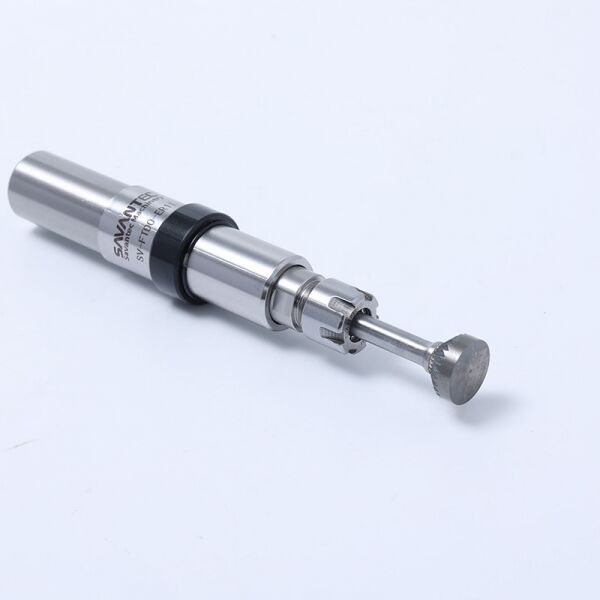

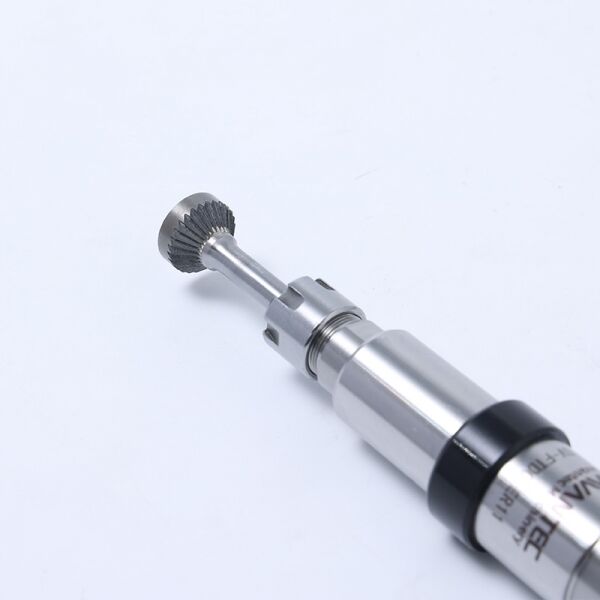

SV-FTD0 軸向向下浮動去毛刺刀柄是一款經濟的組合工具，該刀柄的主軸可在軸向向下移動。該工具可以快速、輕松的去除工件底部不平整表面輪廓和孔的毛刺。通過刀柄主軸的軸向向下移動，對工件可產生相對恒定的壓力，可以在不平整的工件輪廓上加工出相對均勻的倒角。 | SV-FTD0 軸向向下浮動去毛刺刀柄在 Z 軸方向有向下10mm 浮動量，用來去除殼體內部型腔和存在底部有位置差異的工件輪廓的毛刺。浮動力可通過刀柄內部調節機構進行調節。 |
該刀柄免維護；不會由于氣壓的變化而改變倒角質量；高進給率和主軸轉速，減少加工時間，提高工作效率，減少企業成本，綜合性價比較高；同時該刀柄設計小巧緊湊， |
|
可用于各種機器，包括最小的機器?？梢栽诩庸ぶ行摹⒆詣?dòng)車床、機器人等設備上使用。通過刀具內部的浮動機構，使刀具切削刃對工件被加工邊緣不斷的加壓貼著工件，可以達到刀具按照工件形狀仿形去毛刺的目的。 |

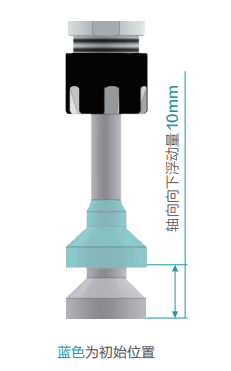

加工參數該刀柄擁有 Z 軸最大向下浮動 10mm 的浮動范圍 | |
SV-FTD0 | |
驅動方式Activation | 主軸驅動 |
切削方Cutting direction | 加工過程圍繞工件順銑 |
主軸轉數Speed | 5000~8000r/min（根據加工機床合適轉速選擇） |
進給Feed | 1800~3000mm/min（具體取決于應用） |

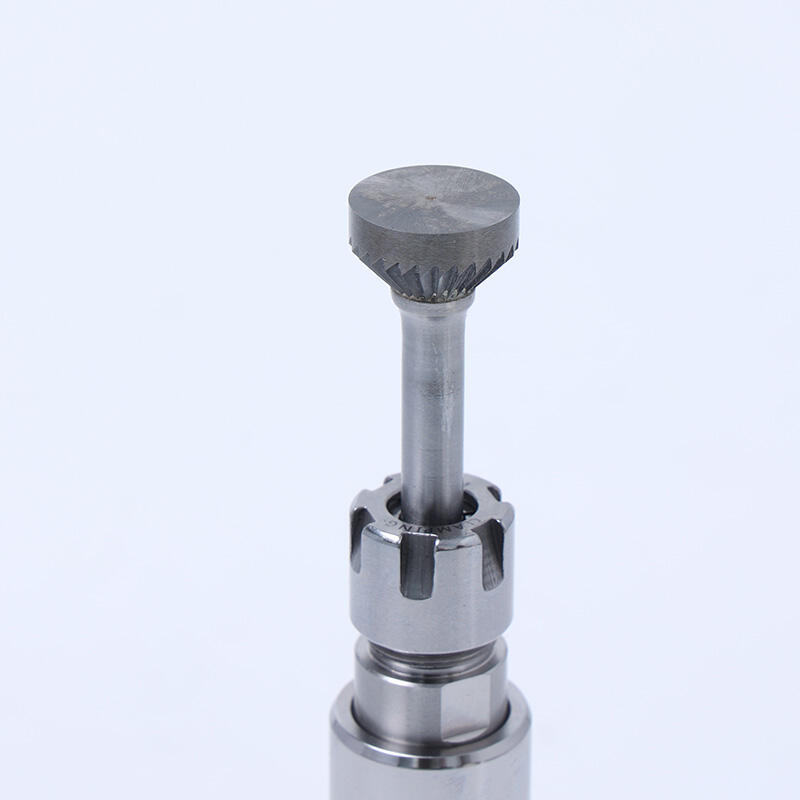

標準版使用ER-11筒夾夾持 硬質合金旋轉銼去毛刺，可以?shī)A持切削頭柄部直徑從Φ0.5mm~Φ7mm，輕松適用各種工件材料。 反向旋轉銼：SK-6M-SCFXR-DZ 重量：0.25kg | |
FTD0/FTCD0
使用反向浮動時的注意事項

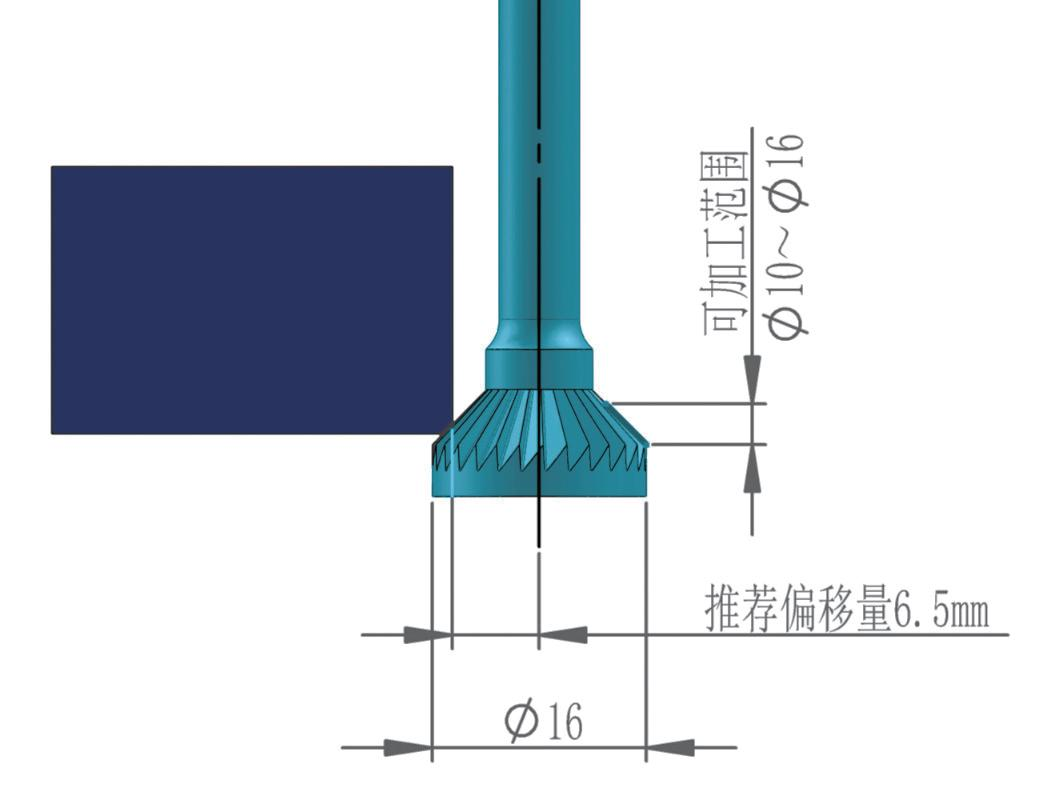

使用反向刃旋轉銼對刀時，使旋轉銼的切削刃（推薦偏移量 6.5mm）接近工件去毛刺輪廓，然后 Z 軸再向上 1~2mm（預壓入量），之后刀具就可以在 Z 軸方向上自動補償，從而達到去除工件不規則輪廓的毛 刺。詳見右圖 |
|

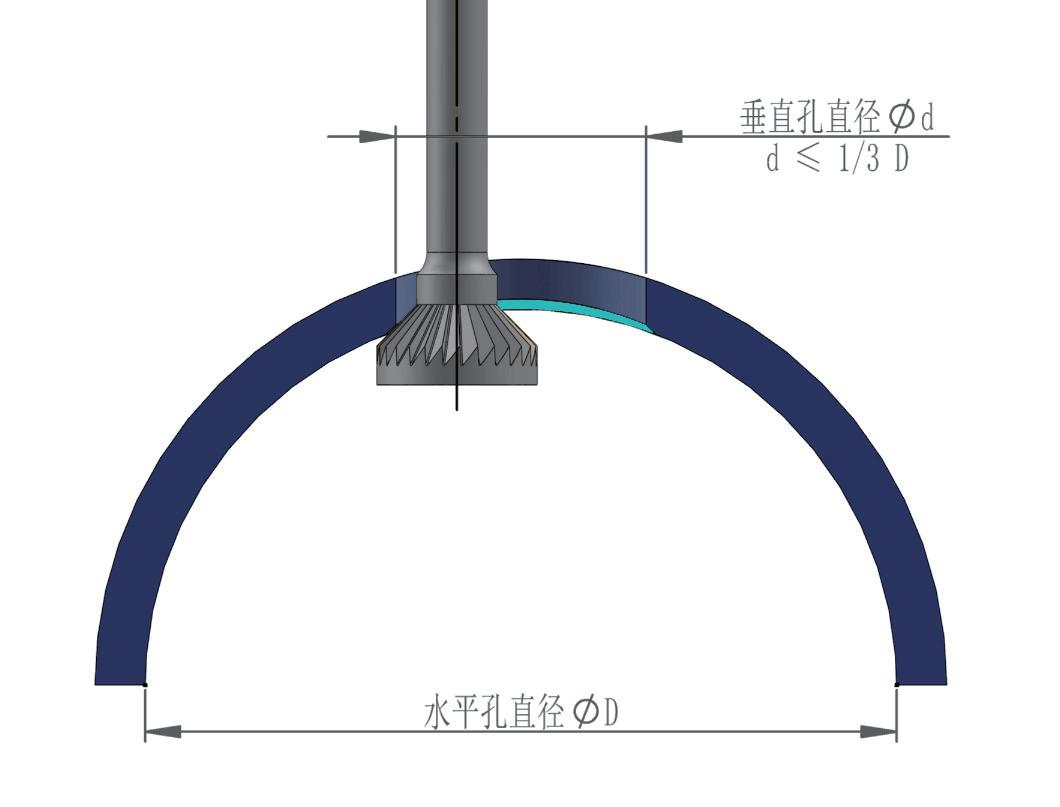

注意：偏移量過小時，工件與旋轉銼柄部會干涉。偏移過大時，旋轉銼 Φ16 外圓會與工件干涉。 如果工件加工部位的曲率小于旋轉銼刀頭形狀(45°)，旋轉銼刀頭會接觸管路內徑，并與外周干涉。加工交叉孔時，垂直孔的大小 Φd ≤ 1/3 水平孔直徑 ΦD 才可以使用，否則會出現干涉，詳見下圖。 在加工過程中，進給方向急劇改變的工件輪廓，則無法去除該輪廓毛刺。 | |
| |
RECAUTIONS FOR
DEBURRING HOLDER
所有浮動去毛刺刀柄注意事項

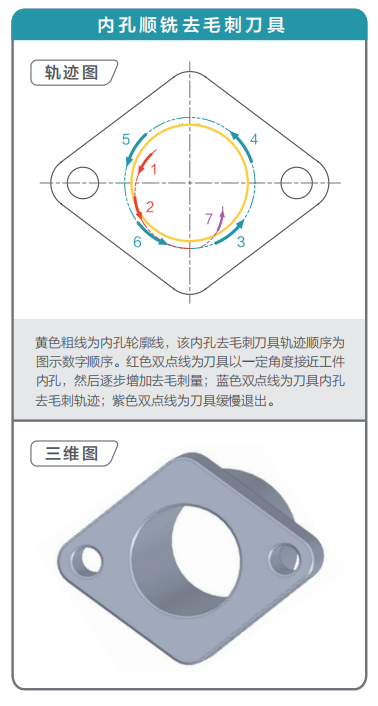

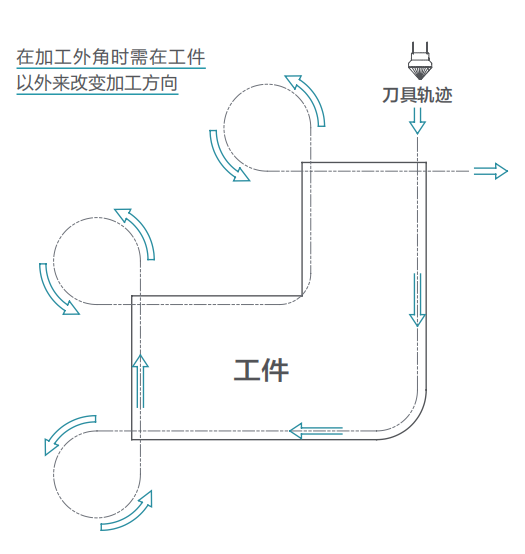

刀具加工路徑 | |
對于浮動去毛刺倒角刀來說，內角（兩面交界處）的加工稍微復雜些，通常情況下旋轉銼不能同時接觸內角垂直的兩個面，因?yàn)檫@樣同時加工兩個面產生的力不平衡容易導致工具的震動。我們建議增加一個讓旋轉銼（旋轉銼或者倒角銑刀）不同時接觸垂直兩面的刀具路徑。當接近這樣的內角時，刀具適當往上提，讓錐度旋轉銼的頂部接觸工件，這樣旋轉銼更容易接近這樣的內角。（注：當使用旋轉銼頂端加工時，加工速度應降低。）當在加工到工件垂直內角時需通過圓弧程序來完成。 |
|

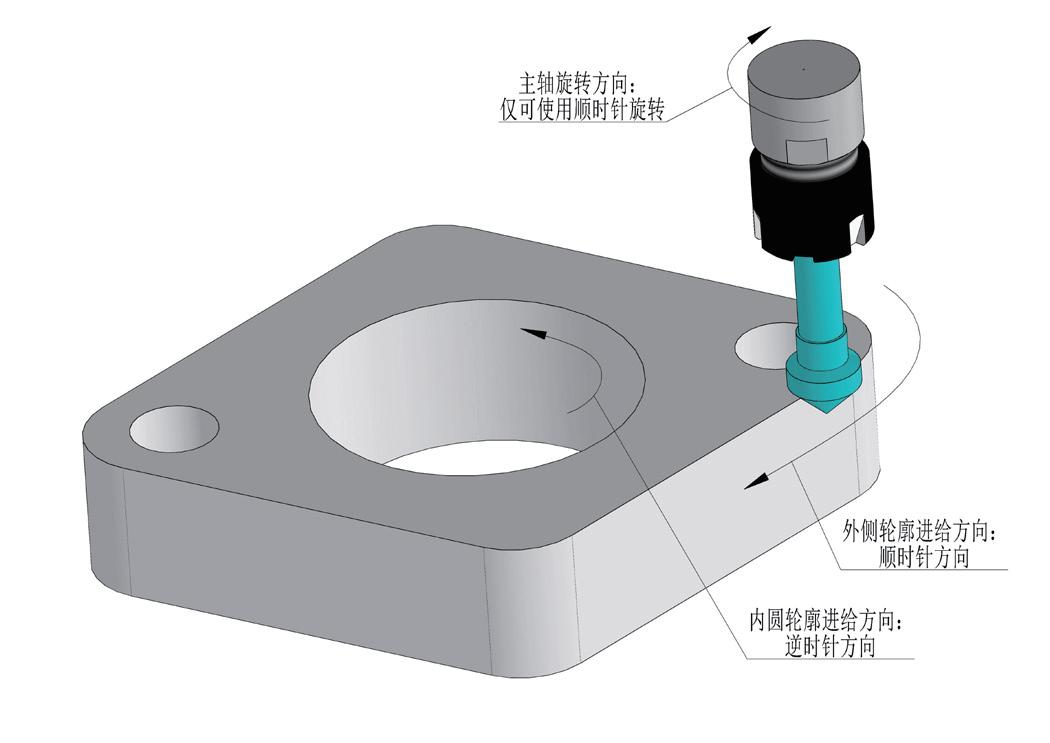

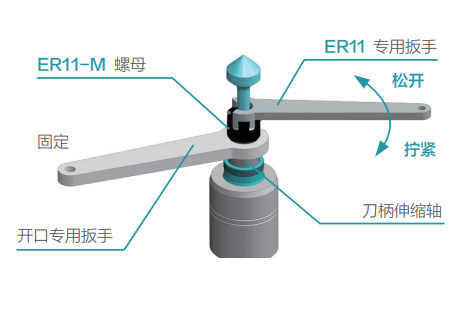

旋轉銼更換示意圖 | 浮動去毛刺工具在順銑中表現最佳 |
安裝旋轉銼時，必須先要用開口專用扳手固定刀柄收縮軸的扁位，然后用 ER11 專用扳手緊固。 | |
|
|
客戶須知 CUSTOMER NOTICE
|
|
|
|
|
注意事項
Announcements
|
|
| |
| |
|
各參數關系總結 SUMMARIZE
|

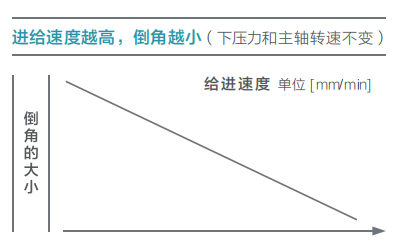

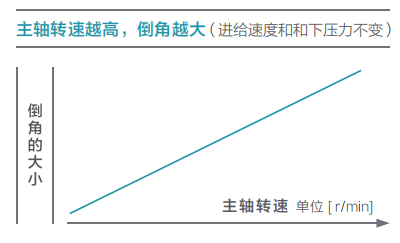

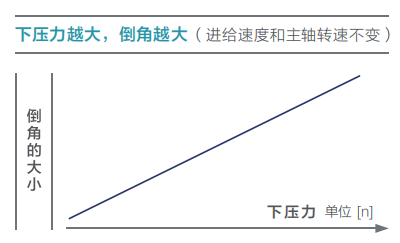

各加工參數與毛刺去除量（倒角）的關系變化 | ||||
|---|---|---|---|---|
主軸轉速 | 對刀點 | 下壓力 | 進給量 | 倒角大小 |
上升 | 不變 | 不變 | 不變 | 變大 |
降低 | 不變 | 不變 | 不變 | 變小 |
不變 | 不變 | 不變 | 減小 | 變大 |
不變 | 不變 | 不變 | 增加 | 變小 |
不變 | 不變 | 增加 | 不變 | 變大 |
不變 | 不變 | 減少 | 不變 | 變小 |
不變 | 高 | 不變 | 不變 | 變大 |
不變 | 低 | 不變 | 不變 | 變小 |
|
|
|
常見問題 FREQUENTLY ASKED QUESTIONS
還有毛刺 | 想縮短加工時間 | 加工面想漂亮點 |
|
|
|
